Jak niewspółosiowość silnika i przekładni zakłóca hydraulikę oraz osprzęt pokładowy w jednostkach pływających

W trakcie standardowego przeglądu stoczniowego silnik główny i przekładnia często wydają się ustawione całkowicie prawidłowo. Mechanicy nie rejestrują niepokojących odgłosów przy bloku napędowym, a temperatury spalin pozostają w normie. Załoga jednostki pływającej zauważa jednak pierwsze sygnały problemu w zupełnie innych obszarach statku. Marynarze skarżą się na powtarzalne spadki wydajności hydrauliki siłowej lub niestabilne działanie urządzeń pokładowych. Taka sytuacja rzadko wynika z awarii samej pompy czy uszkodzenia konkretnego siłownika. Zjawisko to przypomina łańcuchową reakcję, w której minimalne przesunięcie głównego układu napędowego przenosi szkodliwe drgania na zintegrowane z nim podzespoły.

Przeczytaj również: Jak długopisy Parker Jotter 60 wpływają na wrażenia z pisania?

Jak niewspółosiowość wału obciąża łożyska i hydraulikę?

Kątowe lub równoległe przesunięcie osi wału napędowego względem przekładni generuje nienaturalne naprężenia w rurociągu wałów. Elementy układu zaczynają przenosić dodatkowe siły postępowo-zwrotne, co drastycznie zmienia warunki pracy mechanizmu obrotowego. Problem ten bezpośrednio uderza w łożyska nośne, sprzęgła elastyczne oraz dławice. Fundamenty silnika podlegają znacznie większym obciążeniom dynamicznym, osłabiającym strukturę nośną kadłuba. W diagnostyce wibracyjnej często obserwuje się w takich przypadkach podwyższone amplitudy drgań o częstotliwości rzędu 1× lub 2× prędkości obrotowej, niekiedy z przesunięciem fazowym o 180 stopni po obu stronach sprzęgła. Symptomy te zależą ściśle od konfiguracji układu, prędkości wału oraz wytycznych producenta silnika. Nie tworzą one uniwersalnego progu dla każdej jednostki operującej na morzu. Podobnie wygląda kwestia dopuszczalnych tolerancji montażowych. Konstruktorzy zakładają czasami, że dla elementów osadzonych elastycznie odchylenie nie przekracza wartości od 0,1 do 0,3 milimetra, lecz ostateczne wytyczne zawsze dyktuje dokumentacja techniczna statku.

Przeczytaj również: Jakie są najczęstsze błędy przy wyborze lady chłodniczej i jak ich unikać?

Mechaniczne naprężenia pochodzące z napędu nie ulegają wytłumieniu na bloku silnika. Szybko rozprzestrzeniają się w stronę systemów pomocniczych odbierających moc obrotową. Hydraulika siłowa jachtu lub statku roboczego wykazuje wyjątkową wrażliwość na tego typu zakłócenia. Drgania przenoszące się na pompy hydrauliczne obniżają płynność tłoczenia oleju, redukując bezpośrednio ciśnienie robocze całej instalacji. Wibracje zwiększają opory wewnętrzne w rozdzielaczach i zaworach sterujących osprzętem statku. Zjawisko to wymusza silniejsze tarcie elementów uszczelniających wewnątrz precyzyjnych siłowników. Nieprawidłowa współpraca mechaniczna wywołuje zauważalny wzrost temperatury oleju hydraulicznego, przyspieszając degradację jego właściwości smarnych. Poszczególne podzespoły pracują pod sztucznie wygenerowanym obciążeniem, skracającym bezawaryjny czas ich eksploatacji morskiej.

Przeczytaj również: Głowice Manfrotto a techniki panoramowania – praktyczne wskazówki

Dlaczego osprzęt pokładowy ujawnia rozjazd osi silnika?

Skutki wadliwego ustawienia napędu uwidaczniają się na pokładach roboczych statków wielozadaniowych i luksusowych jachtów. Wciągarki kotwiczne, dźwigi pokładowe oraz maszyny sterowe wymagają stabilnego zasilania z pomp zębatych lub prądnic wałowych. Gdy główna baza napędowa wpada w rezonans, osprzęt pokładowy traci płynność działania. Praca urządzeń staje się głośniejsza, a ruchy ramion żurawi tracą wymaganą synchronizację. Operatorzy zgłaszają wtedy szarpanie instalacji, uniemożliwiające bezpieczne operowanie ciężkim ładunkiem nad pokładem.

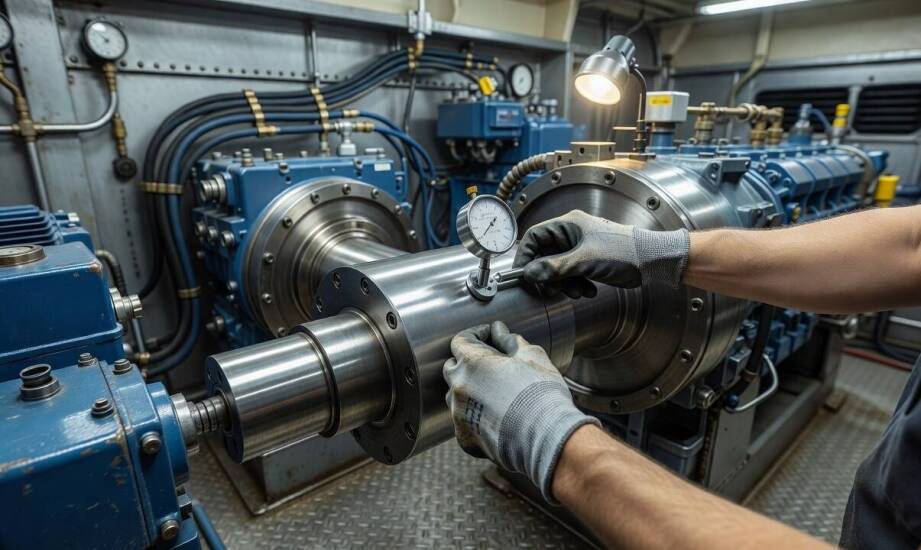

Prawidłowo wykonane osiowanie maszyn całościowo weryfikuje środowisko napędowe statku. W praktyce stoczniowej laserowa kontrola geometrii wykracza daleko poza sam silnik centralny. Specjalistyczne pomiary obejmują bezpośrednią współpracę przekładni redukcyjnych, łożysk oporowych i przystawek odbioru mocy. W codziennych realizacjach morskich, które diagnozuje Brokos Service, dokładna ocena toru linii wałów pomaga oddzielić pierwotną przyczynę usterki od wtórnych objawów. Wykrycie minimalnych przesunięć chroni drogie podzespoły przed zatarciem elementów roboczych.

W procesie diagnozowania usterek kluczowe zadanie polega na rzetelnym rozróżnieniu objawów niewspółosiowości od zwykłego wyeksploatowania materiału. Zużyta pompa hydrauliczna manifestuje swój stan ciągłym spadkiem ciśnienia oraz widocznymi wyciekami płynu. Zjawisku temu towarzyszy przeważnie hałas kawitacyjny, zupełnie niezależny od bieżącej fazy obrotów wału. Fizyczny rozjazd osi napędu ujawnia się natomiast poprzez cykliczne wibracje uzależnione bezpośrednio od prędkości obrotowej śruby. Regularne sprawdzanie drgań całego napędu ułatwia trafne wytypowanie wadliwego segmentu układu.

Ocena stanu technicznego statku nie może opierać się na izolowanych oględzinach pojedynczego mechanizmu. Diagnostyka musi uwzględniać bieżącą kondycję napędu głównego, parametry pracy hydrauliki siłowej oraz zachowanie osprzętu pokładowego pod pełnym obciążeniem. Zestawienie sygnałów z tych trzech niezależnych obszarów buduje wiarygodny obraz naprężeń panujących wewnątrz kadłuba statku. Ignorowanie wibracji w maszynowni kończy się długimi postojami w stoczni i kosztownymi remontami, których dałoby się uniknąć na początkowym etapie usterki.
